Пьезоэлектрический кристалл литий Niobate окна клина вафельной Ln Linbo3

Приветствуем вас в нашей фабрике, производящей пьезоэлектрический кристалл литий Niobate окна клина вафельной Ln Linbo3. Мы гарантируем качество и надежность нашей продукции.
Request a Quote

Подробная информация о продукте

Основная Информация.

Модель №.
FW-CRYSTAL
Торговая Марка
FineWin
Происхождение
China

Описание Товара

Описание:

Литий niobate (LiNbO3) представляет собой Сегнетоэлектрические материалы подходят для различных приложений. Универсальность - это стало возможным благодаря прекрасным электрооптических, нелинейные и пьезоэлектрических свойств материала системной переменной. Она является одним из наиболее тщательно характеризуется электрооптических материалов и Crystal Reports все методы последовательно создавать большие кристаллы высокого совершенства.

Области применения:

  • Удвоение частоты для длин волн >1 мкм и оптические параметрические осцилляторы (OPOs) попадает на 1064 нм, а также в качестве квази-фаза соответствует (QPM) устройств;

  • Pockel ячеек, Q-коммутаторов и этапа модуляторов;

  • Волновод субстратов, SAW (Surface Acoustic Wave) вафли.

Физические и оптические свойства:

Структура Crystal   Trigonal, Космической группе R3c
Параметры ячейки              A=0.515,c=13.863,Z=6
Точка плавления                 1255 +/-5 °C
Кюри точка                  1140 +/-5 °C
Твердость Mohs              5
Плотность                      4,64 г/см 3
Коэффициент поглощения          ~ 0,1%/см @ 1064 нм
Растворимость                    Растворяется в H2O
Относительной диэлектрической постоянной    ΕT11/ε0: 85
ΕT33/ε0:29,5
Тепловое расширение              ||a, 2,0 x 10 -6/K @ 25ºC
Коэффициенты при 25ºC           ||c, 2,2 x 10 -6/K @ 25ºC
Теплопроводности          38 Вт/м /K @ 25ºC
Транспарентности диапазон          420 - 5200 нм
Показатель преломления индексов             N e = 2.146, n  o = 2.220 @ 1300 нм
e = 2.156, n  o = 2.322 @ 1064 нм
= 2.203, n  o = 2.286 @ 633 м
Оптический однородность ~ 5 x 10  -5 /см
Sellmeier уравнений ( l в мм)                  o  2 (l ) = 4.9048+0.11768/(l2- 0.0271690.04750) - l2
e 2 ( l) = 4.5820+0.099169/( l2 - 0.021950 0.04443) - l2


Технические характеристики:

Материал                                          Класс лазера LiNbO3
Ориентация              ±0.5o
Мерных терпимости ±0,1мм
Качество поверхности 20/10 нуля/Dig стандарту MIL-O-13830B
Плоскостность Λ/8 @ 633 нм
Перпендикулярность           5 arc мин
Параллелизма              Более чем 20 arc sec
Очистить отверстие           > 90%
Антибликовое покрытие              Антибликовое покрытие с R < 0,2% в диапазоне длин волн

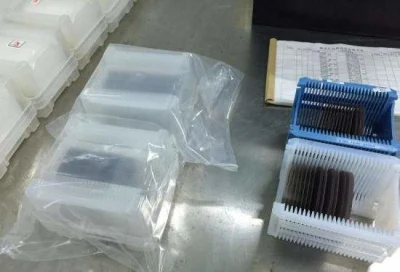

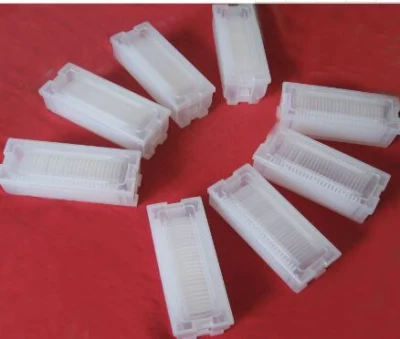

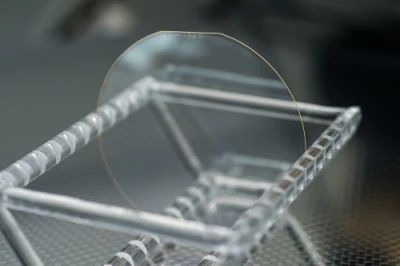

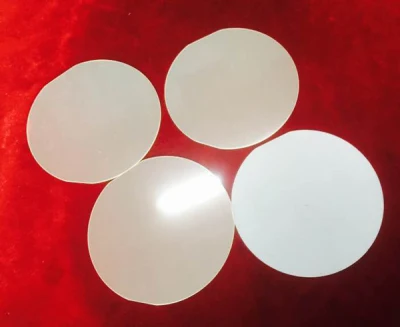

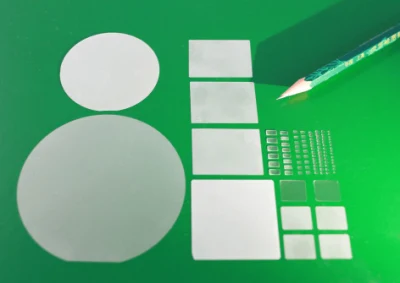

Изображения продуктов:
Piezoelectric Crystal Lithium Niobate Wedge Window Wafer Ln Linbo3
Piezoelectric Crystal Lithium Niobate Wedge Window Wafer Ln Linbo3


Piezoelectric Crystal Lithium Niobate Wedge Window Wafer Ln Linbo3Piezoelectric Crystal Lithium Niobate Wedge Window Wafer Ln Linbo3Piezoelectric Crystal Lithium Niobate Wedge Window Wafer Ln Linbo3
