Основная Информация.
Модель №.
FWT-2600C-10
выходная оптическая мощность
3, 5, 7, 9, 10 мвт
полоса пропускания
47 ~ 2410 MHz
тип оптического разъема
fc/apc или sc/apc
уровень входного сигнала
78 ~ 88 дб
рабочая температура
0 ~ 50
c/ctb
65 дб
c/cso
65 дб
источник питания
110 в перем. тока или 48 в пост. тока
Транспортная Упаковка
590*590*170mm by Strong Carton Based on 1PCS
Характеристики
CE, ROHS
Торговая Марка
Fullwell (can customised)
Происхождение
Zhejiang Hangzhou
Код ТН ВЭД
8517622100
Производственная Мощность
200 ~ 500PCS/Month
Описание Товара

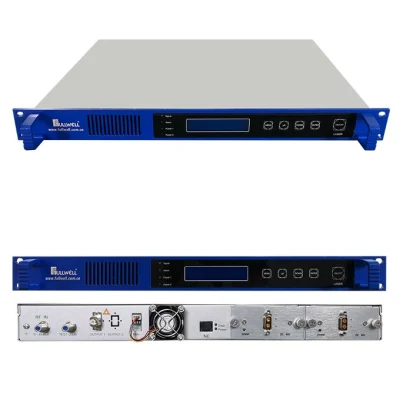

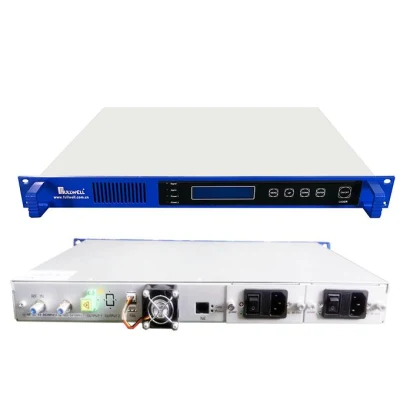

Оптический сателлитный передатчик серии FWT-2600C CATV+IF
1. Описание продукта
Серия FWT-2600C представляет собой 1550-нм оптический передатчик CATV + спутниковое телевидение с прямой модуляцией, использующий лазер DFB с высоким линейным охлаждением. Он может передавать 47 ~ 862 МГц аналоговые и цифровые сигналы кабельного телевидения и 960 ~ 2410 МГц спутниковых телевизионных сигналов по одному оптическому волокну.
Серия FWT-2600C 1550 нм спутниковый + оптический передатчик CATV, который обеспечивает полный набор высококачественных, недорогих оптоволоконных магистральных каналов передачи спутникового прямого телевидения (DBS) и кабельного телевидения (CATV) для оптоволоконного соединения (FTTB), оптоволоконных решений для дома (FTTH).
Совместимость с любой технологией FTTx PON позволяет интегрировать CATV + спутниковое телевидение (DVB-S) + Интернет. Используйте вместе с CATV EDFA или WDM EDFA компании Fullwell для передачи данных по тройным каналам FTTH на дальние расстояния и большие расстояния.

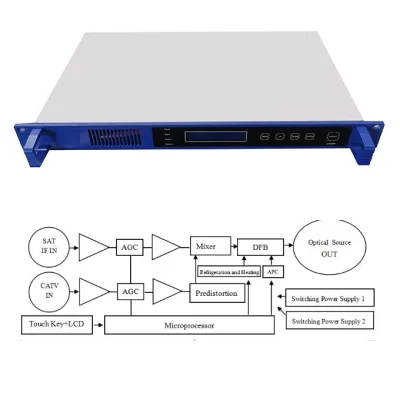

В серии FWT-2600C используется стандартное шасси 1U 19. Рабочие параметры устройства управляются микропроцессором. На ЖК-дисплее передней панели отображается состояние и диагностика неисправностей. Встроенные цепи управления APC и ATC обеспечивают долгий срок службы лазера и высокую надежность его работы. Два варианта поляризованного источника питания для одного спутника, гарантирующих высококачественную передачу сигналов CATV, аналогового телевидения, цифрового телевидения (DBS-C, DBS-T) и спутникового телевидения по оптическому оптоволокну.
2. Характеристики продукта
2.1 Высоколинейный лазер DFB с охлаждением подходит для аналогового ТВ и SAT-IF.
2.2 широкая полоса пропускания: 47 ~ 862 & 950 ~ 2410 МГц рабочая полоса пропускания, одно оптоволокно может передавать сигнал CATV & SAT-IF одновременно.
2.3 Передача 1 ~ 2 спутниковых сигналов.
2.4 Оптический передатчик может обеспечивать один и тот же спутник двумя вариантами поляризованного источника питания: С напряжением + 13 в пост. Тока или с напряжением + 18 в пост. Тока.

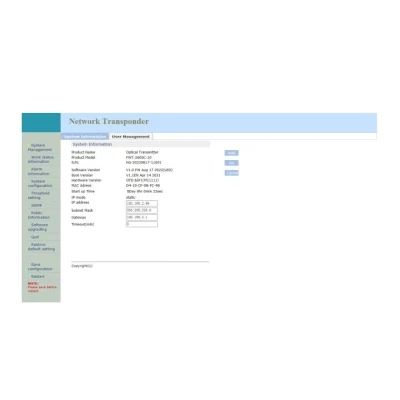

2.5 интуитивно понятное: Лазер является наиболее дорогими компонентами устройства. Встроенный в машину микропроцессор контролирует рабочее состояние внешнего модулятора и лазера, а рабочие параметры отображаются на ЖК-дисплее панели.
2.6 может использоваться с CATV EDFA или WDM EDFA для дальнемагистральных и крупнозонных передач тройной интеграции FTTH.
2.7 может быть интегрирован и совместим с любым FTTx PON Triple Play.
Серия FWT-2600C 1550 нм спутниковый + оптический передатчик CATV, который обеспечивает полный набор высококачественных, недорогих оптоволоконных магистральных каналов передачи спутникового прямого телевидения (DBS) и кабельного телевидения (CATV) для оптоволоконного соединения (FTTB), оптоволоконных решений для дома (FTTH).
Совместимость с любой технологией FTTx PON позволяет интегрировать CATV + спутниковое телевидение (DVB-S) + Интернет. Используйте вместе с CATV EDFA или WDM EDFA компании Fullwell для передачи данных по тройным каналам FTTH на дальние расстояния и большие расстояния.
В серии FWT-2600C используется стандартное шасси 1U 19. Рабочие параметры устройства управляются микропроцессором. На ЖК-дисплее передней панели отображается состояние и диагностика неисправностей. Встроенные цепи управления APC и ATC обеспечивают долгий срок службы лазера и высокую надежность его работы. Два варианта поляризованного источника питания для одного спутника, гарантирующих высококачественную передачу сигналов CATV, аналогового телевидения, цифрового телевидения (DBS-C, DBS-T) и спутникового телевидения по оптическому оптоволокну.
2. Характеристики продукта
2.1 Высоколинейный лазер DFB с охлаждением подходит для аналогового ТВ и SAT-IF.
2.2 широкая полоса пропускания: 47 ~ 862 & 950 ~ 2410 МГц рабочая полоса пропускания, одно оптоволокно может передавать сигнал CATV & SAT-IF одновременно.
2.3 Передача 1 ~ 2 спутниковых сигналов.
2.4 Оптический передатчик может обеспечивать один и тот же спутник двумя вариантами поляризованного источника питания: С напряжением + 13 в пост. Тока или с напряжением + 18 в пост. Тока.
2.5 интуитивно понятное: Лазер является наиболее дорогими компонентами устройства. Встроенный в машину микропроцессор контролирует рабочее состояние внешнего модулятора и лазера, а рабочие параметры отображаются на ЖК-дисплее панели.
2.6 может использоваться с CATV EDFA или WDM EDFA для дальнемагистральных и крупнозонных передач тройной интеграции FTTH.
2.7 может быть интегрирован и совместим с любым FTTx PON Triple Play.
3.Технические параметры
| Элементов | Индекс производительности | Примечания | |
| Оптический индекс | Рабочая длина волны (нм) | 1548–1563 | FWT-2600C |
| Выходная мощность (мВт) | 10 | 3, 5, 7, 9, 10 | |
| Эквивалентная шумность (дБ/Гц) | ≤-160 | RIN (47–862 МГц) | |
| ≤-145 | RIN (47–2410 МГц) | ||
| Возвратные потери (дБ) | ≥50 | ||
| Разъем | FC/APC | SC/APC (дополнительно) | |
| РЧ | Рабочая полоса пропускания (МГц) | 47-862 | |
| Уровень входного сигнала (дБмВ) | 18~28 | АРУ (OMI=3%) | |
| Плоскостность (дБ) | ≤±0.75 | 47–862 МГц | |
| Возвратные потери на входе РЧ (дБ) | >16 | 47–750 МГц | |
| Сопротивление РЧ-входа (Ω) | 75 | ||
| Передающий канал | PAL-D/60CH | Комментарий 1 | |
| CNR1 (дБ) | ≥52.5 | Назад назад | |
| CNR2 (дБ) | ≥50.5 | 50 км оптоволокно, 0 дБм | |
| CTB (дБ) | ≤-65 | ||
| CSO (дБ) | ≤-65 | ||
| HUM (дБ) | ≤-60 | ||
| ЕСЛИ | Рабочая полоса пропускания (МГц) | 960~2600 | |
| Уровень входного сигнала (дБмВ) | 5–15 | АРУ (OMI=1%) | |
| Плоскостность (дБ) | ±1.5 | 960–2410 МГЦ | |
| Возвратные потери на входе РЧ (дБ) | ≥10 | ||
| Передающий канал | 36-КАН | Комментарий 2 | |
| CNR (дБ) | ≥27 | Полоса пропускания шума 27 МГц | |
| CTB (дБ) | ≤-36 | ||
| CSO (дБ) | ≤-36 | ||
| HUM (дБ) | ≤-60 | ||
| Общий параметр | Источник питания (в перем. Тока) | 90–265 В ПЕРЕМ. ТОКА | Блок питания с возможностью горячей замены |
| Потребляемая мощность (Вт) | ≤50 | ||
| Рабочая температура (°C) | 0–50 | Автоматическая механическая регулировка температуры | |
| Размер(") | 19 (1U) | Шасси | |
4. Серия моделей
FWT-2600C-3, выходная мощность, ≥3 дБм, 2 мВт
FWT-2600C-5, выходная мощность, ≥5 дБм, 3 мВт
FWT-2600C-7, выходная мощность, ≥7 дБм, 5 мВт
FWT-2600C-9, выходная мощность, ≥9 дБм, 8 мВт
FWT-2600C-10, выходная мощность, ≥10 дБм, 10 мВт
