Основная Информация.
Характеристики
<552*470*316 or customized
Торговая Марка
OEM
Происхождение
China
Код ТН ВЭД
8518400090
Производственная Мощность
10000PCS/Month
Описание Товара

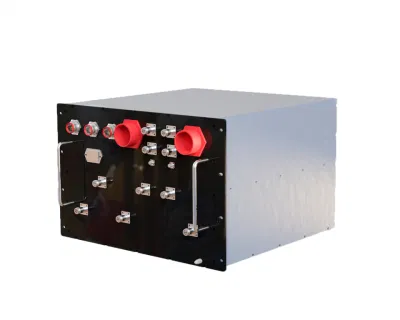

Мощный РЧ усилитель мощности 1000 Вт Выход 60 дБм Усилитель высокой мощности , усилитель мощности RF 4ГГц-18ГГц
| Тип: | Твердотельный PA |
| Категории: | Усилитель мощности РЧ |
| Название бренда: | Технология SWT / OEM |
| Номер модели: | M-WTB8001 |
| Сертификация: | CE |
| Место происхождения: | Китая |
| MOQ: | 1 пк |
| Цена: | Подлежит обсуждению |
| Условия оплаты: | T/T, Western Union, PayPal |
| Способность к расходу: | 1000 шт./месяц |
| Время доставки: | 7-15 рабочих дней |
| Сведения о упаковке: | Картонная упаковка снаружи или в соответствии с требованиями клиента |
| Имя: | Усилитель мощности микроволнового излучения |
| Частота: | 4–18 ГГц |
| Выходная мощность РЧ: | 60 дБм |
| Рабочее напряжение: | 220 В ПЕРЕМ. ТОКА (176 В-264 В)/ 50 ГЦ |
| Устройства | Нет | Имя | Спецификация |
| Усилитель мощности | 1 | Тип | SS RF PA (РЧ-усилитель) |
| 2 | Режим | Пульс | |
| 3 | Частота | 4–6 ГГц; 6 ГГц ~8 ГГц; 8 ГГц~10 ГГц; 10 ГГц~12 ГГц; 12 ГГц~15 ГГц; 15 ГГц~18 ГГц; | |
| 4 | Мощность сигнала привода насыщения | -10 дБм~10 дБм (типич.-lOdBm) | |
| 5 | Входная мощность | -50 дБм~lOdBm | |
| 6 | Выходная мощность | >1000 ВТ. | |
| 7 | Ширина импульса | 0,2 имп./с~lOOGS | |
| 8 | Пульс поднимается, падает | <30 нс (10%~90%) WlOONS (0%~90%, 0% питание выключено, без выхода сигнала) | |
| 9 | Верхнее падение | <0,5 дБ (насыщенный выход) | |
| 10 | Макс. Скорость цикла | 20% | |
| 11 | Усиление мощности - плоскостность | ≤±1 дБ | |
| 12 | Стабильности | <0,5 дБ (10 минут~4 ЧАСА) | |
| 13 | Передаточное число муфты | 50 дБ±LDB | |
| 14 | Тип детектора | Обнаружение импульсов (логарифмический детектор) |
| Усилитель мощности | 15 | Характеристики импульса обнаружения | подъем, падение:<30нс (гарантия проектирования; ширина импульса: 0.1–100мкс (гарантия проектирования); |
| 16 | Значение обратной связи по мощности | >50 дБ | |
| 17 | Время переключения поляризационного переключателя | <300 мс (гарантия проектирования) | |
| 18 | Изоляция поляризационного переключателя | >60 дБ | |
| 19 | обратная изоляция | >20 дБ (гарантия проектирования) | |
| 20 | Передача данных о внешних отклоненных машинах | <-60дБн | |
| 21 | Управление | Уровень 422, канал передачи управляющего сигнала поддерживает скорость передачи сигнала выше 10 Мбит/с. | |
| 22 | Входной разъем | SMA-K | |
| 23 | Выходной разъем | Головка N-K/волновод | |
| 24 | Входное и выходное сопротивление | 50Q (кроме порта волновода) |

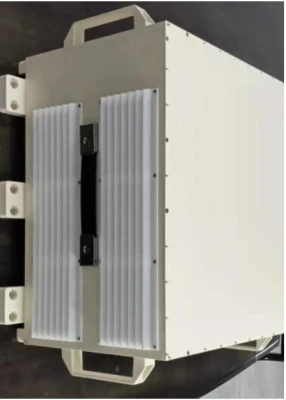

Встроенная моноблочная конструкция, защита от дождя и пыли, может работать на открытом воздухе в течение длительного времени.
Объем и вес оборудования:
| Нет | Частота | Объем (мм) | Вес (кг) |
| 1 | 4 ГГц~6 ГГц | <552*470*316 | <35 |
| 2 | 6 ГГц~8 ГГц | <70*442*308 | <35 |
| 3 | 8–10 ГГц | <403*410*255 | <28 |
| 4 | 10–12 ГГц | <403*410*255 | <28 |
| 5 | 12–15 ГГц | <520*407*318 | <35 |
| 6 | 15–18 ГГц | <502*450*218 | <30 |
Определение интерфейса
1) входной РЧ-сигнал малой мощности: Головка SMA-K;
2) сигнал мониторинга: Головка SMA-K;
3) разъем питания: Y17-1003ZJ
4) разъем управления:Y50X-1019Z10J02;
5) сигнал передачи : N-K(4~12 ГГц), BJ140 (12~18 ГГц).
Питание устройства
Питание:220 в (176 в-264 в) /50 Гц.
С помощью переключателя местного/дистанционного управления для переключения рабочего состояния локального управления и дистанционного управления усилителем мощности.
Каждый усилитель должен быть оснащен выключателем питания на панели, а локальный/дистанционный переключатель находится в "локальном" состоянии , чтобы реализовать управление переключателем питания канала. При фактическом использовании переключатель находится в состоянии "ON" (ВКЛ.), а управление питанием канала "On" (Вкл.) и "off" (Выкл.) может осуществляться с помощью пульта дистанционного управления. Поэтому общая электрическая конструкция, особенно блок питания, должна адаптироваться к мгновенному использованию питания .
Условия труда
- Рабочая температура: -20°C-60°C.
- Температура хранения: -40°C~+70°C.
- Относительная влажность : <95% (20°C), <70% (50°C)
