Основная Информация.
Модель №.
ET-PAU100W
выходная мощность
5/10/20/40/50/100/200/500 вт.
усиление
40–50 дб или по заказу
диапазон регулировки усиления (дб)
>30/1 дб шаг или настраиваемый
рч-разъем
sma-50k или другой индивидуальный
неравномерность усиления (дб)
1 (макс.)
сопротивление (ом)
50
ток питания
<5,5 а.
интерфейс монитора
rs-485, rs232 или другие пользовательские настройки
Транспортная Упаковка
Carton Packing
Характеристики
5/10/20/40/50/100/200/500 watts
Торговая Марка
ETENDA
Происхождение
Shenzhen
Производственная Мощность
500PCS/Month
Описание Товара

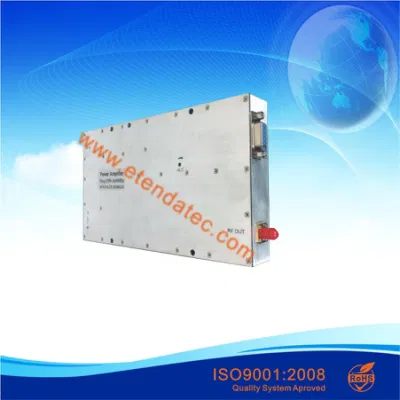

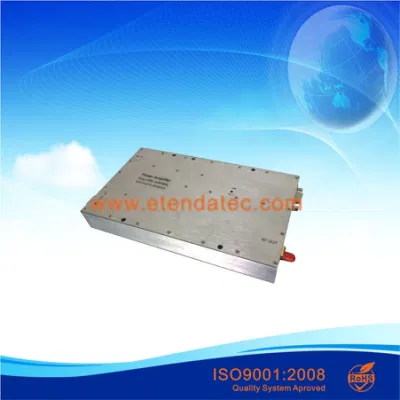

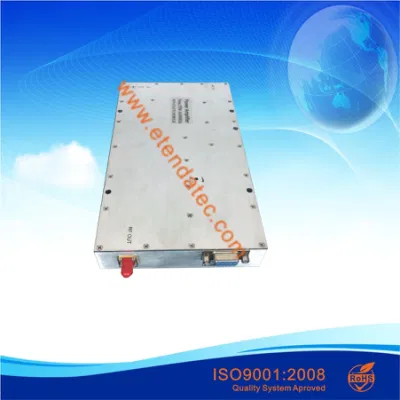

100W 700 Мгц до 2,7 Ггц Ган высокой мощности с высоким коэффициентом усиления усилителя
Все параметры PA можно настроить на ваш запрос, если у вас есть все настроенные параметры пожалуйста свяжитесь с нами свободно
Технические характеристики
Описание функции мониторинга :
Все параметры PA можно настроить на ваш запрос, если у вас есть все настроенные параметры пожалуйста свяжитесь с нами свободно
Технические характеристики
| Частота (Мгц) | 700-2700м |
| Входная мощность | ≤20 Дбм |
| Выходная мощность (dBm) | 50±1(100W ) |
| Диапазон Ару (дб) | ≥25 |
| Пульсация сетевыми устройствами (дб) | ≤2 |
| Коэффициент усиления (дб) | 45 или индивидуальные |
| Диапазон регулировки усиления (дб) | >31/1dB шаг или индивидуальные |
| Регулировка усиления линейность (дб) | ≤±1 |
| Получить плоскостность (дб) | ±0,5 (макс.) |
| Полное сопротивление (ом) | 50 |
| Ксвн | ≤1,4:1 |
| Напряжение(V) | +28 постоянного тока |
| Ток питания | ≤8A |
| Разъем RF | SMA-50K или другие специализированные |
| Интерфейс монитора | RS-485 или RS232 или другие специализированные |
| Мониторинг протоколов связи | Используйте протокол производителя или индивидуальные |
| Рабочая температура | -40~ +65 градусов |
| Температура хранения | От -55 до +85 градусов |
| Влажность при эксплуатации | От 0 до 90%, относительная |
| Цвет поверхности | Цвет металлик токопроводящие азота и другие пользовательские цвета |
| Вес | ≤2,5 кг |
| Примечание | Модуль с выходной короткое замыкание или разрыв в цепи |
Описание функции мониторинга :
| No. | Функция мониторинга | Описание | |
| 1 | Запрос | PA сигнал тревоги | При неисправности усилителя сигналов тревоги |
| 2 | Сигнал тревоги по программе SWR | Выход усилителя отражением слишком большой, КСВН превышает 3:1, будет сгенерирован аварийный сигнал | |
| 3 | Сигнал перегрева | Модуль внутренняя температура превышает 85 °C и генерирует сигнал тревоги и выключите усилитель мощности, пока температура не станет ниже 65 ºC, повторно откройте усилитель | |
| 4 | На выходной сигнал питания | Если выходная мощность превышает номинальную полную мощность 2 дб - это сигнал тревоги | |
| 5 | Входная мощность обнаружения | Точность ± 1 Дб | |
| 6 | Обнаружение питания заднего хода | Точность ± 1 Дб | |
| 7 | Выходная мощность обнаружения | Определение фактической выходная мощность усилителя,точность ± 1 Дб | |
| 8 | Определение температуры | Модуль обнаружения до рабочей температуры, диапазон обнаружения: -25 ~ +90 ºC, точность ± 3°C | |
| 10 | Программа гарантийной замены | Обнаружение выхода усилителя порт КСВН диапазона 1.2 ~ 4.0 | |
| 11 | Запрос и установить | PA аттенюатора и запроса | Установите и запроса значений ATT |
| 12 | Па коммутации запрос и установить | Запрос и установить государства открыть трубки усилителя | |
