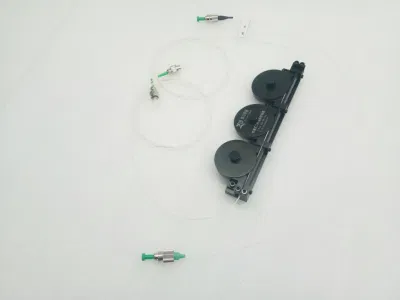

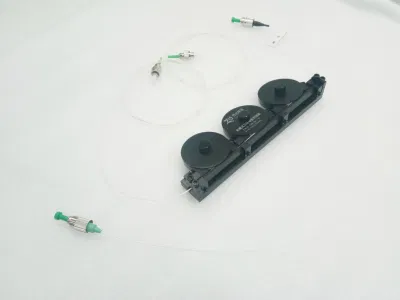

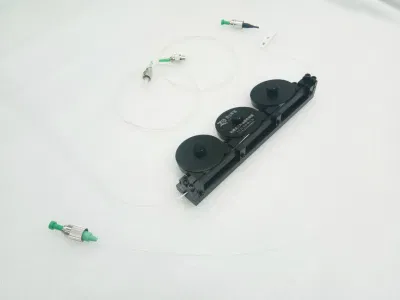

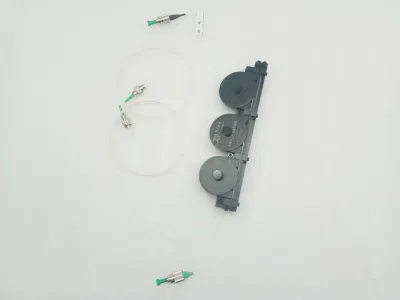

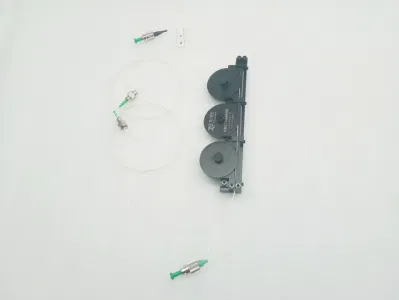

1550-нм механический трехкольцевой контроллер поляризации с FC/APC

Механический трехкольцевой контроль поляризации осуществляется по принципу индуцированного двупреломления оптического волокна под внешней силой.три кольца эквивалентны волновым пластинам ë/4,ë/2 и ë/4 соответственно.световые волны преобразуются в линейно поляризованный свет волнистой плиткой ë/4, затем направление поляризации регулируется волнистой плиткой ë/2.наконец, Поляризационное состояние линейно поляризованного света изменяется на произвольное поляризационное состояние с помощью волновых пластин ë/4.эффект задержки, производимый эффектом двулучепреломления, в основном определяется радиусом оболочки волокна, радиусом кольца волокна и длиной волны света, отрегулированное состояние поляризации может охватывать весь пуанкаре сфере.
Функции
Эквивалентно ë/2, ë/4 , пластина для оптических волн
Регулируется до любой точки поляризации на пуанкаре
Низкие вносимые потери, широкий диапазон длин волн
Хорошо сделано, цена умеренная
Легко разобрать, самозаменяемый намоточный кабель
Области применения
Одномодовый для поляризации волокна
Измерение потерь, зависящих от поляризации (PDL)
Применение устройств, чувствительных к поляризации
Волоконный лазер
Волоконно-оптический интерферометр
Структурная схема продукта



Отношение между задержкой одиночного контура контроллера поляризации и длиной волны, номером петли.
Схема конструкции механического трехкольцевого контроллера поляризации

(Испытательное устройство:диаметр петли волокна составляет 40 мм, диаметр оболочки волокна — 125 мкм)
Пример: Оптоволоконная петля с фиксированным диаметром контроллера поляризации составляет 40 мм, включая одномодовое волокно диаметром оболочки — 125 мкм)
Если λ=1550 нм, номер петли=1, перейдите к λ/2 волне
Если λ=1550 нм, число циклов=3, перейдите к 3 λ/2 волне
